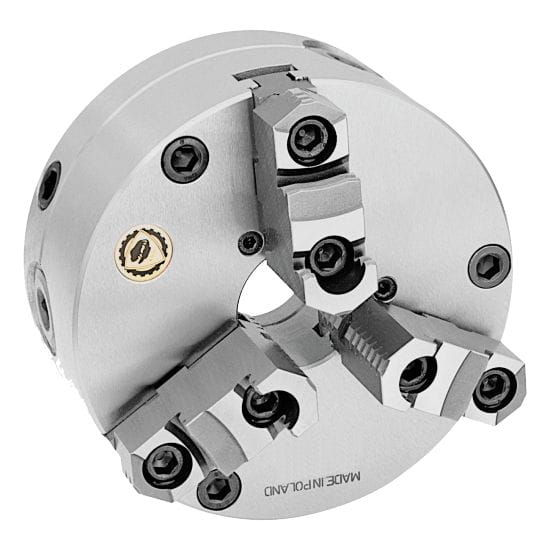

3575-500 - Uchwyt tokarski ręczny 3-szczękowy samocentrujący spiralny stalowy - Bison
Opis uchwytu tokarskiego ręcznego firmy Bison:
- Hartowane i szlifowane powierzchnie robocze
- Wyważona tarcza spiralna
- Uchwyty o wielkości 500 mm i powyżej posiadają dodatkowe rowki teowe
- Uniwersalny sposób mocowania: mogą być montowane na wrzecionie obrabiarki przy pomocy tarczy zabierakowej zarówno od tyłu jak i od przodu uchwytu
Zakres dostawy:
- Uchwyt tokarski ręczny 3575-500
- 1 Kpl. szczęk górnych twardych
- 1 Kpl. szczęk podstawowych
- 1 Klucz
Dane techniczne:
| Model | 3575-500 |
| Materiał korpusu | Stal |
| Rozmiar | 500 |
| Ilość szczęk | 3 |
| Rodzaj szczęk | Szczęki dzielone |
| Typ szczęk | Szczęki dzielone twarde |
| Osadzenie | Mocowanie cylindryczne (DIN 6350) od czoła korpusu |
| Klasa dokładności | Standard |
| Przelot | Tak |
| Zwiększona siła zacisku | Nie |
| Uchwyt z dużym przelotem | Nie |
| Wielkość uchwytu (A) | 500 mm |
| B | 119,0 mm |
| B1 | 129,8 mm |
| C | 5 mm |
| D H7 | 420 mm |
| E | 190,0 mm |
| F | 458 mm |
| G | 6xM16 |
| J | 60 mm |
| L | 79,0 mm |
| P | 6xM16 |
| Waga | 145 kg |
