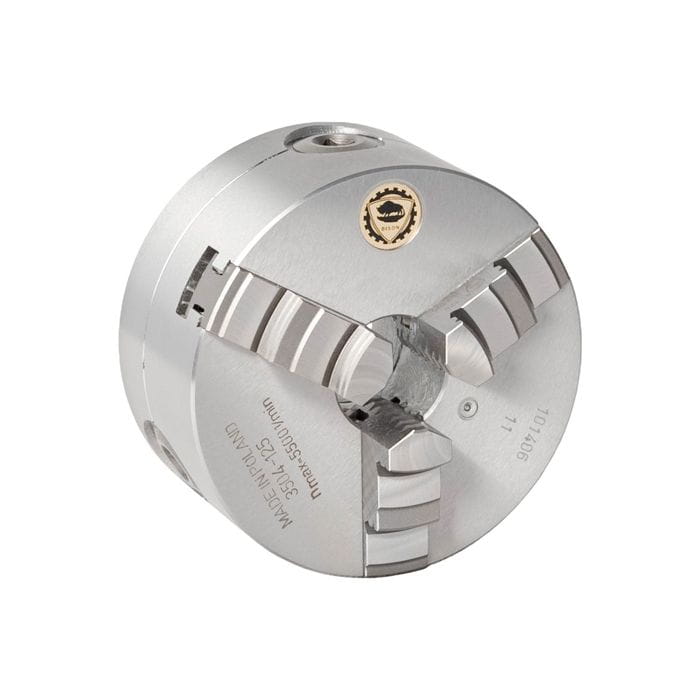

3504-200 - Uchwyt tokarski ręczny 3-szczękowy samocentrujący spiralny stalowy - Bison
Opis uchwytu tokarskiego ręcznego firmy Bison:
- Szlifowane powierzchnie robocze
- Wyważona tarcza spiralna
- Uchwyty o wielkości 500 mm i powyżej posiadają dodatkowe rowki teowe
Zakres dostawy:
- Uchwyt tokarski ręczny 3504-200
- 1 Kpl. szczęk jednolitych twardych zew.-wew.
- 1 Kpl. szczęk jednolitych twardych zew.
- 1 Klucz
Dane techniczne:
| Model | 3504-200 |
| Materiał korpusu | Stal |
| Rozmiar | 200 |
| Ilość szczęk | 3 |
| Rodzaj szczęk | Szczęki jednolite |
| Typ szczęk | Szczęki jednolite twarde |
| Osadzenie | Mocowanie cylindryczne (DIN 6350) |
| Klasa dokładności | Standard |
| Przelot | Tak |
| Zwiększona siła zacisku | Nie |
| Uchwyt z dużym przelotem | Nie |
| Średnica (A) | 200 mm |
| B | 78,0 mm |
| B1 | 82,8 mm |
| C | 4 mm |
| D H7 | 160 mm |
| E | 55,0 mm |
| F | 176,0 mm |
| G | 6xM10 |
| J | 29 mm |
| L | 45,0 mm |
| Waga | 17,5 kg |
