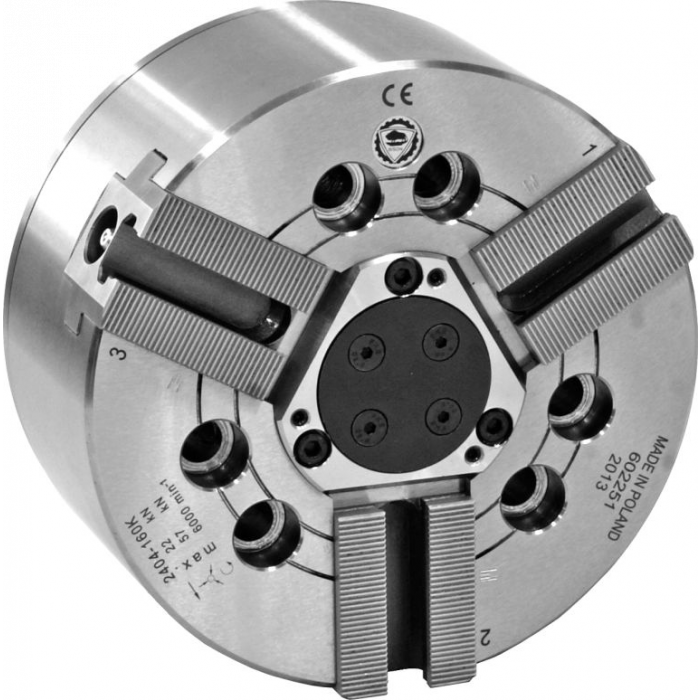

2404-315 SGM - Uchwyt tokarski z mocowaniem mechanicznym bez przelotu 3-szczękowy - wielkość kąta ząbków 90°
Opis uchwytu tokarskiego mechanicznego firmy Bison:
- Wykonane ze stali stopowej wysokiej jakości, która zapewnia większą sztywność uchwytu i odporność na zużycie
- Zastosowane rozwiązanie konstrukcyjne tulei ciągnącej powoduje jej zwiększoną sztywność oraz umożliwia bezpośrednią transmisję mocy na szczęki mocujące bezpośrednio w obszarze ich prowadnic
- Hartowane i szlifowane powierzchnie współpracujące wszystkich części gwarantują wysoką dokładność, powtarzalność i długi okres eksploatacji uchwytu
- Szczęki podstawowe zabezpieczone przed wypadnięciem
- Bezpośrednie smarowanie szczęk podstawowych
- Niewyważenie G 6,3
- Uchwyty o średnicy 500 mm i powyżej wyposażone w rowki teowe
Zawartość dostawy:
- Uchwyt tokarski mechaniczny 2404-315 SGM
- Szczęki górne miękkie
- Śruby mocujące uchwyt i szczęki oraz wkładki teowe
- Śruba z uchem (dla wielkości > 200 mm)
Dane techniczne:
| Model | 2404-315 SGM |
| Materiał | Stal |
| Rozmiar | 315 |
| Rodzaj szczęk | Szczęki dzielone |
| Typ szczęk | Szczęki dzielone miękkie |
| Ilość szczęk | 3 |
| Osadzenie | Mocowanie cylindryczne (DIN 6353 |
| Przelot | Nie |
| Zintegrowany z cylindrem | Nie |
| A | 315 mm |
| B | 108 mm |
| C | 106,5 mm |
| Osadzenie D H6 | 220 mm |
| E | 6 mm |
| F | 171,4 mm |
| G | 6xM16 |
| H | 27 mm |
| K | 108 mm |
| Max. przesuw tulei M | 27 (23/-4) |
| P | 91 mm |
| R | 134 mm |
| S | 0,6 mm |
| T | 3,5 mm |
| U min. | -19 |
| U max. | 8 |
| W | 34 mm |
| Z | 55 mm |
| X | M24 |
| Y | 36 mm |
| Max. przesuw szczęk a | 6 mm |
| Wielkość kąta ząbków | 1/16"x90° |
| b min. | 56,9 mm |
| b max. | 62,9 mm |
| c min. | 12,5 mm |
| c max. | 55 mm |
| d | M16 |
| e | 32 mm |
| f | 94 mm |
| g H7 | 21 mm |
| h | 52 mm |
| j | - |
| k | - |
| m | - |
| n | - |
| p | - |
| Max. siła ciągnąca [kN] | 56 |
| Max. siła mocująca [kN] | 144 |
| Max. prędkość [obr./min.] | 3.300 |
| Moment bezwładności [kgm2 ] | 0,73 |
| Masa bez szczęk górnych [kg] | 61 kg |
