Opis produktu

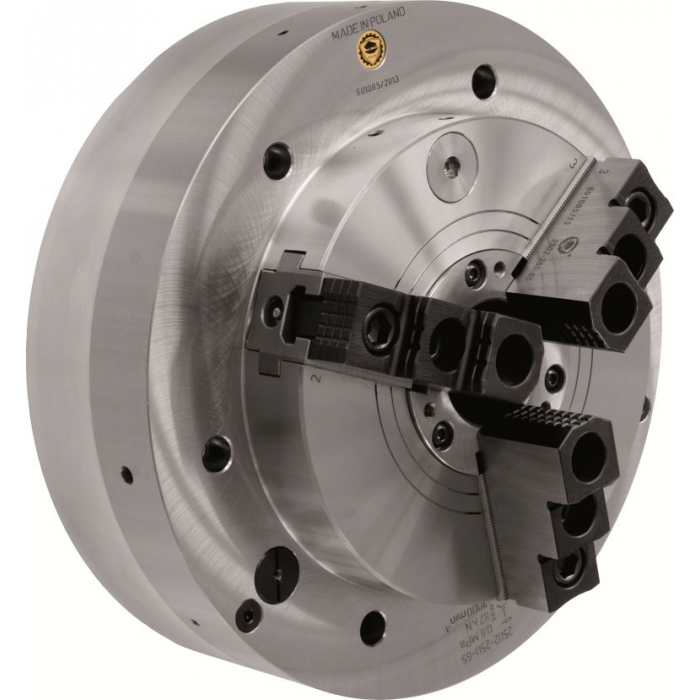

2502-500-230 - Uchwyt tokarski z mocowaniem mechanicznym zintegrowany z cylindrem pneumatycznym 3-szczękowy z mocowaniem wewnętrznym i zewnętrznym - Bison
Opis uchwytu tokarskiego mechanicznego firmy Bison:
- Uchwyty mechaniczne zintegrowane z cylindrem pneumatycznym i nieruchomym zasilaczem (przytwierdzonym do korpusu wrzeciona) są przeznaczone do mocowania długich rur lub innych detali o podobnym kształcie
- Układ wrzeciona z dwoma uchwytami zwiększa siłę i stabilność mocowania długich detali
- Duży przelot
- Szczęki podstawowe zabezpieczone przed wypadnięciem
- Bezpośrednie smarowanie szczęk i tulei ciągnącej
- Zawór zwrotny zapewniający utrzymanie ciśnienia w zasilanych komorach w sytuacji spadku ciśnienia zasilającego
- Kontrola przesuwu szczęk
- Urządzenie kontrolne do kontroli ciśnienia w komorze mocującej
- Zewnętrzne i wewnętrzne mocowanie przedmiotu obrabianego
- Niewyważenie G 6,
Zawartość dostawy:
- Uchwyt tokarski mechaniczny 2502-500-230
Dane techniczne:
Model | 2502-500-230 |
Materiał | Stal |
Rozmiar | 500 |
Rodzaj szczęk | Szczęki dzielone |
Typ szczęk | Szczęki dzielone twarde |
Ilość szczęk | 3 |
Osadzenie | Mocowanie cylindryczne |
Przelot | Tak |
Uchwyt z dużym przelotem | Nie |
Zintegrowany z cylindrem | Tak |
D1 | 570 mm |
D2 | 500 mm |
D3 | 474 mm |
D4 | 415 mm |
D5 Przelot | 230 mm |
D6 | 570 mm |
D7 | 474 mm |
D8 | 306 mm |
D9 | 550 mm |
D10 | 12 mm |
L1 | 229,5 mm |
L2 | 224 mm |
L3 | 141,5 mm |
L4 | 155 mm |
L5 | 37 mm |
L6 | 17 mm |
L7 | 26 mm |
L8 | 8 mm |
L9 | 26 mm |
L10 | 43 mm |
L11 | 74 mm |
L12 | 141,5 mm |
L13 | 3,6 mm |
L14 | 60 mm |
L15 | 25,5 mm |
L16 | 20 mm |
L17 | 20 mm |
L18 | - |
A1 | 15° |
A2 | 30° |
A3 | - |
A4 | - |
M1 | 12xM12 |
M2 | M20 |
M3 | M6 |
M4 | 6xM8 |
Przesuw szczęk [mm] | 8 |
Ciśnienie mocowania Min./Max. [MPa] | 0.2/0.8 |
Siła mocowania (0,6 MPa) [kN] | 220 |
Max. prędkość [obr./min.] | 1300 |
Moment bezwładności [kgm2] | 13 |
Masa bez szczęk górnych [kg] | 285 kg |
