Opis produktu

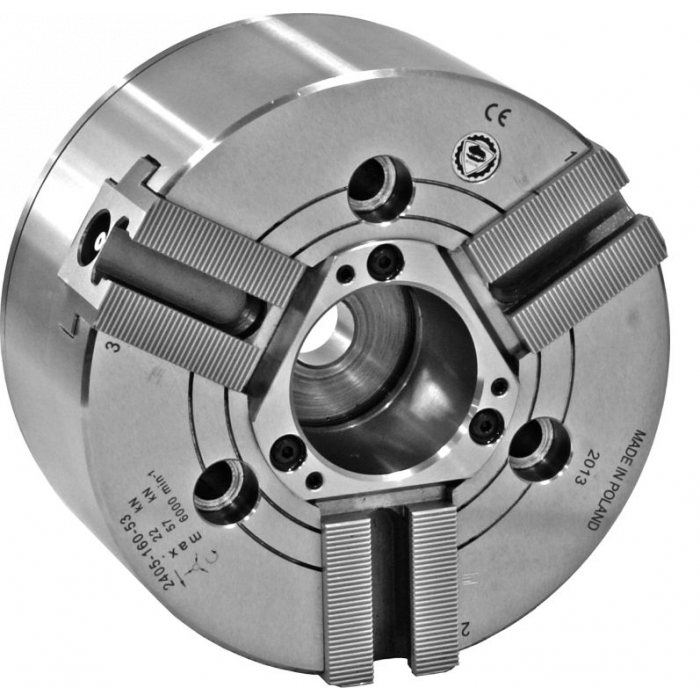

2405-160-53K SGM - Uchwyt tokarski z mocowaniem mechanicznym z przelotem 3 szczękowy - wielkość kąta ząbków 60°
Opis uchwytu tokarskiego mechanicznego firmy Bison:
- Wykonane ze stali stopowej wysokiej jakości, która zapewnia większą sztywność uchwytu i odporność na zużycie
- Zastosowane rozwiązanie konstrukcyjne tulei ciągnącej powoduje jej zwiększoną sztywność oraz umożliwia bezpośrednią transmisję mocy na szczęki mocujące bezpośrednio w obszarze ich prowadnic
- Hartowane i szlifowane powierzchnie współpracujące wszystkich części gwarantują wysoką dokładność, powtarzalność i długi okres eksploatacji uchwytu
- Szczęki podstawowe zabezpieczone przed wypadnięciem
- Bezpośrednie smarowanie szczęk podstawowych
- Niewyważenie G 6,3
- Uchwyty o średnicy 500 mm i powyżej wyposażone w rowki teowe
Zawartość dostawy:
- Uchwyt tokarski mechaniczny 2405-160-53K SGM
- Szczęki górne miękkie
- Śruby mocujące uchwyt i szczękioraz wkładki teowe
- Śruba z uchem (dla wielkości > 200 mm
Dane techniczne:
| Model | 2405-160-53K SGM |
| A | 169 mm |
| B | 81 mm |
| C | 79 mm |
| Osadzenie D H6 | 140 mm |
| E | 6 mm |
| F | 104,8 mm |
| G | 3x M10 |
| H | 13,5 mm |
| J | 20 mm |
| K | 68 mm |
| L max | M62x2 |
| Max. przesuw tulei M | 16 (13/-3) |
| O | 19 mm |
| P | 53 mm |
| R | 78 mm |
| S | 2,6 mm |
| T | 3 mm |
| U min | - 5 |
| U max | 11 |
| Max. przesuw szczęk a | 3,5 mm |
| Wielkość kąta ząbków | 1,5x60° |
| b min. | 34 mm |
| b max. | 37,5 mm |
| c min. | 9 mm |
| c max. | 24 mm |
| d | M10 |
| e | 20 mm |
| f | 47,5 mm |
| g H7 | 12 mm |
| h | 38 mm |
| Max. siła ciągnąca [kN] | 22 |
| Max. siła mocująca [kN] | 57 |
| Max. prędkość [obr./min.] | 6000 |
| Moment bezwładności [kgm2 ] | 0,057 |
| Masa bez szczęk górnych [kg] | 12 kg |
