Opis produktu

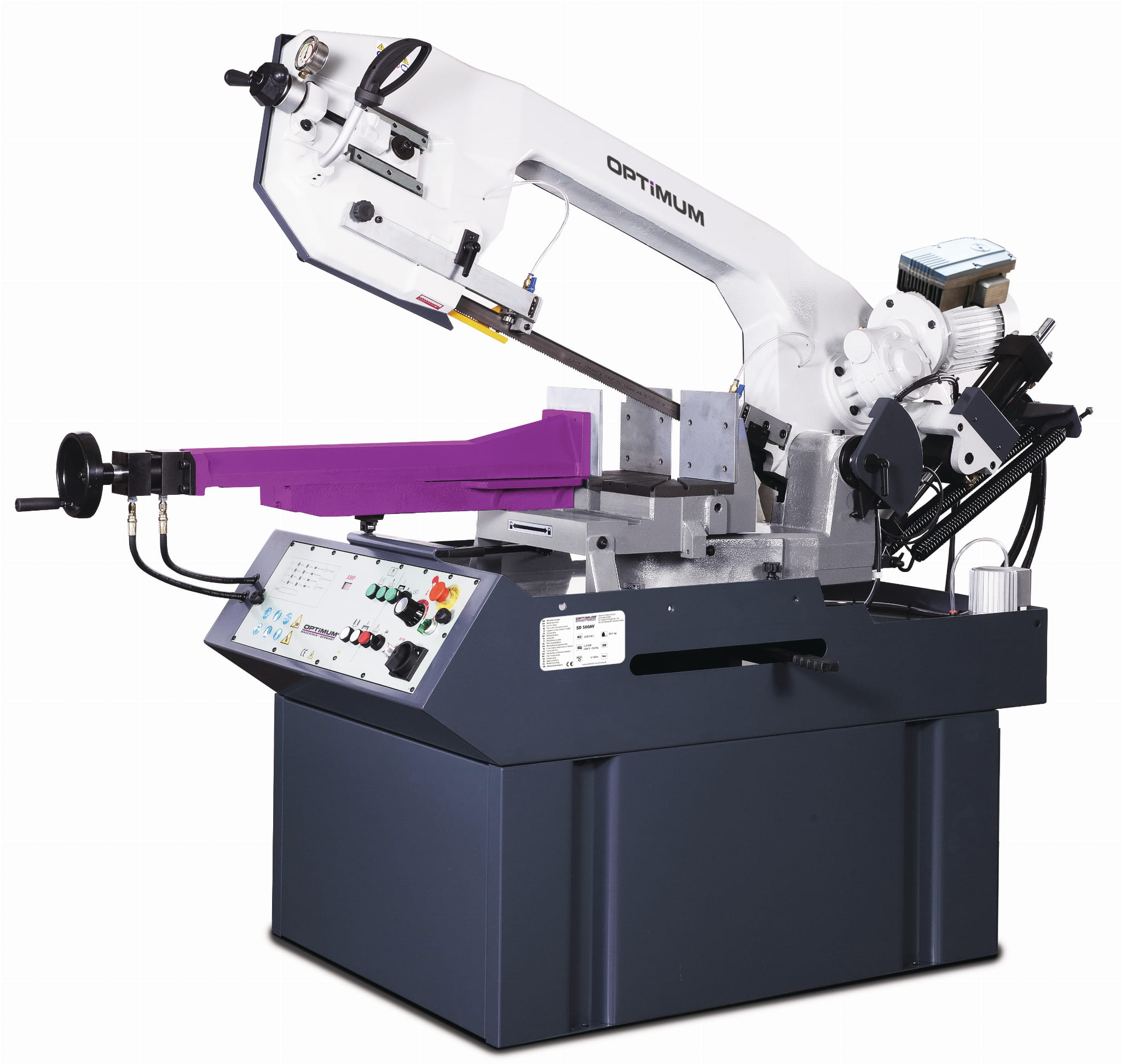

OPTIsaw SD 500AV Półautomatyczna piła taśmowa o metalu z powójnym ukośnym cięciem, z napędem Siemens Inverter Vario. Wszechstronne możliwości zastosowania w rzemiośle i przemyśle z wydajnością cięcia do 490 mm
Opis piły taśmowej SD 500AV firmy Optimum:
- Wersja przemysłowa do pracy w ciężkich warunkach
- Cicha praca
- Praca ręczna lub półautomatyczna
- Bezstopniowa regulacja prędkości obrotowej piły w zakresie 0-80 m/min
- Wysoka dokładność cięcia dzięki bezwibracyjnej pracy
- Regulacja mitygacji -45° do 60° poprzez odchylenie całego kabłąka piły
- Seryjnie z wysokiej jakości bimetalicznym brzeszczotem. Taśma piły
- Mikroprzełącznik do automatycznego wyłącznika krańcowego
- Pompa chłodziwa
- Prowadnica taśmy piły na łożyskach kulkowych z płytkami z węglików spiekanych dla optymalnych wyników cięcia
- Łatwa regulacja prędkości opuszczania za pomocą zaworu regulacyjnego posuwu w pulpicie sterowniczym
- Duże, hydrauliczne imadło szybkomocujące, samozamykające się, regulowane na boki
- Manometr do prawidłowego naprężenia piły
- Przejrzysty pulpit sterowniczy
Funkcja półautomatyczna
- Zamykanie imadła i włączanie silnika
- Opuszczanie kabłąka piły do cięcia
- Zatrzymanie silnika i powrót kabłąka piły do pozycji wyjściowej
Zakres cięcia
Zakres cięcia określony na podstawie masy ramienia piły z aluminium. Może się różnić w przypadku stosowania różnych materiałów i może być mniejszy w pewnych okolicznościach (nie dotyczy wydajności cięcia).
Zakres dostaw:
- SD 500AV
- Ogranicznik materiału
- Bimetalowa taśma 4-6 ZpZ M42
- Podbudowa maszyny
- Pompa chłodziwa
Dane techniczne:
| Model | SD 500AV |
|---|---|
| Dane elektryczne | |
| Moc silnika napędowego | 3 kW |
| Napięcie zasilania | 400 V |
| Częstotliwość sieci | 50 Hz |
| Pompa hydrauliczna zasilana silnikiem | 1,4 kW |
| Moc silnika Pompa płynu chłodzącego | 100 W |
| Łączne podłączone obciążenie | 3,8 kW |
| Dane dotyczące maszyn | |
| Prędkość obrotowa taśmy piły (s) | 20-80 m/min |
| Długość taśmy piły | 3770 mm |
| Szerokość pasma piłowania | 34 mm |
| Grubość taśmy piły | 1,1 mm |
| Kąt cięcia | -45 – +60° |
| Praca półautomatyczna | Automatyczny |
| Obszary cięcia | |
| Zakres cięcia 0° na okrągło (materiał pełny) | 355 mm |
| Zakres cięcia 0° kwadrat (materiał pełny) | 300 mm |
| Zakres cięcia 0° prostokątny pionowy (materiał pełny) | 300x490 mm |
| Zakres cięcia -45° na okrągło (materiał pełny) | 290 mm |
| Zakres cięcia -45° kwadrat (materiał pełny) | 250 mm |
| Zakres cięcia -45° prostokątny pionowy (materiał pełny) | 250x250 mm |
| Zakres cięcia +45° na okrągło (materiał pełny) | 350 mm |
| Zakres cięcia +45° kwadrat (materiał pełny) | 290 mm |
| Zakres cięcia +45° prostokątny pionowy (materiał pełny) | 290x340 mm |
| Zakres cięcia +60° na okrągło (materiał pełny) | 230 mm |
| Zakres cięcia +60° kwadrat (materiał pełny) | 180 mm |
| Zakres cięcia +60° prostokątny pionowy (materiał pełny) | 180x220 mm |
| Wymiary i wagi | |
| Długość (produktu) ok. | 2129 mm |
| Szerokość/głębokość (produkt) ok. | 1046 mm |
| Wysokość (produktu) ok. | 1687 mm |
| Waga (netto) ok. | 645 kg |
