Opis produktu

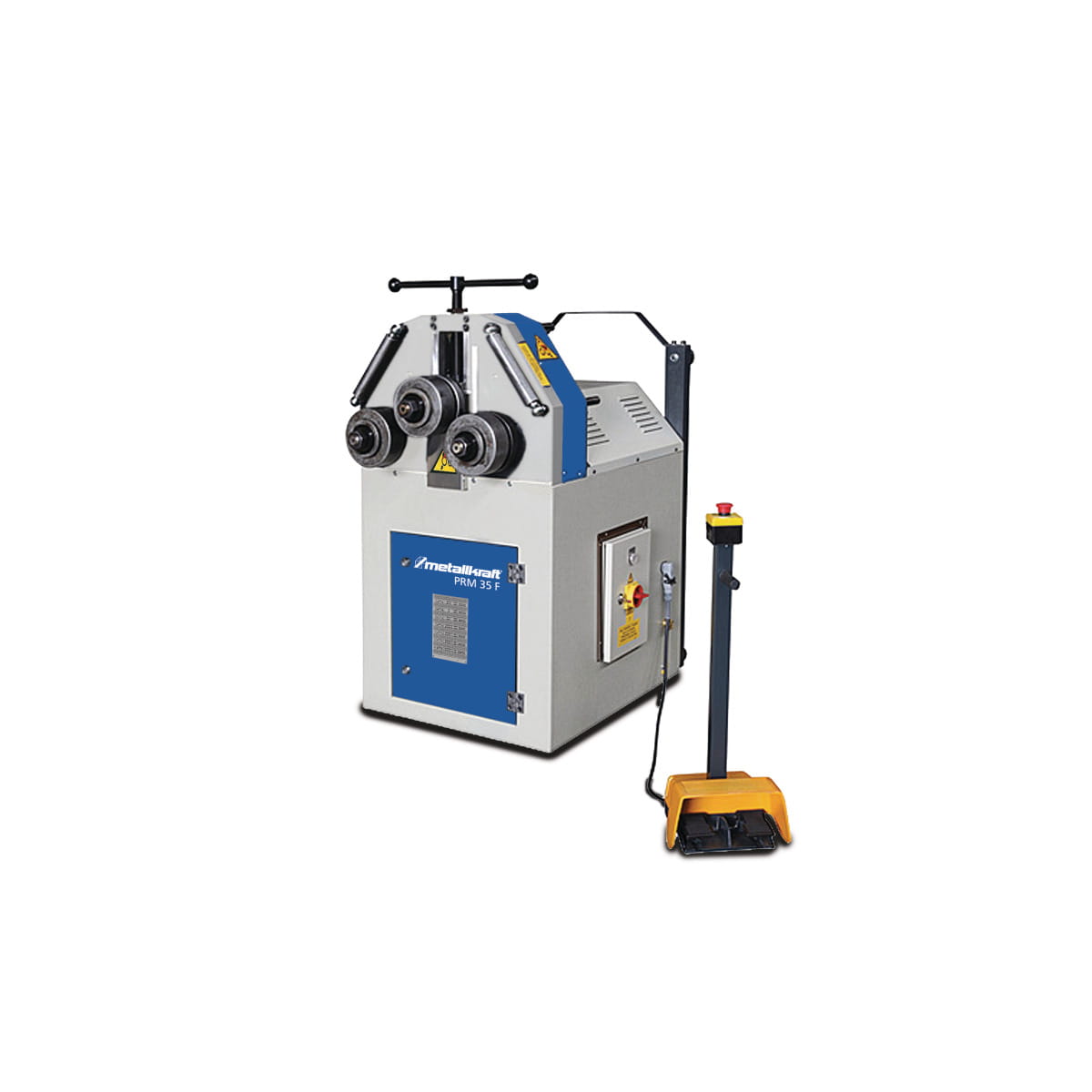

PRM 35 F Giętarka pierścieniowa z napędem silnikowym - Może być stosowany w poziomie i pionie do profili, rur i materiałów pełnych
Opis giętarki PRM 35 F firmy Metallkraft:
- Ciężka spawana konstrukcja stalowa
- Możliwość pracy w poziomie i pionie
- Dolne wałki napędzane silnikiem
- Wałki hartowane
- Wałki stalowe, hartowane i szlifowane
- Dostawa przez górny wałek
- Boczne wałki prostujące, regulowane bezstopniowo
- Mocny silnik 400 V
- Obroty w lewo / prawo za pomocą pedału nożnego
Zakres dostawy:
- PRM 35 F
Dane techniczne:
| Model | PRM 35 F |
|---|---|
| Zdolności gięcia Typ profilu Standard | |
| Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [1]. | 35 mm |
| Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 900 mm |
| Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [2]. | 20 mm |
| Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 300 mm |
| Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [1] [1]. | 100 x 15 mm |
| Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 450 mm |
| Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [2] [2 | 60x10 mm |
| Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 350 mm |
| Płaski materiał, oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [1] [1 | 60x10 mm |
| Płaski materiał ciężka oś min. średnica gięcia (granica plastyczności 24 kg/mm²) [1] [2]. | 500 mm |
| Płaski materiał oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [2] [2 | 40x10 mm |
| Płaski materiał, oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 400 mm |
| Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [1]. | 60x7 mm |
| Wstęga profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1]. | 700 mm |
| Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [2] | 50x6 mm |
| Środnik o profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]. | 500 mm |
| Objaśnienie do paska o przekroju teowym powyżej | Mogą być wymagane dodatkowe podkładki dystansowe |
| Zewnętrzne wymiary środnika profilu T (granica plastyczności 24 kg/mm²) [1] [1]. | 60x7 mm |
| Środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1] [2]. | 700 mm |
| T-kształtny środnik na zewnątrz Wymiary (granica plastyczności 24 kg/mm²) [2]. | 50x6 mm |
| Środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]. | 500 mm |
| T-kształtne środniki wewnątrz Wymiary (granica plastyczności 24 kg/mm²) [1]. | 60x7 m |
| Środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1]. | 700 mm |
| Wewnątrz środnika profilu T Wymiary (granica plastyczności 24 kg/mm²) [2]. | 50x6 mm |
| Środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]. | 500 mm |
| Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1]. | UPN 80mm |
| Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 1000 mm |
| Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2]. | UPN 30 mm |
| Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 700 mm |
| Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1]. | UPN 80 mm |
| Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 1200 mm |
| Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2]. | UPN 30 mm |
| Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 800 mm |
| Objaśnienie parametrów gięcia Typ profilu Norma | Dane dotyczące wydajności odnoszą się do materiału o maksymalnej granicy plastyczności 24 kg / mm². Siła gięcia przy VA: współczynnik 0,7 |
| Zdolności gięcia Rodzaj profilu opcjonalnie | |
| Wymiary rury kwadratowej (granica plastyczności 24 kg/mm²) [1]. | 50 x 3 mm |
| Rura kwadratowa min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 1700 mm |
| Wymiary rury kwadratowej (granica plastyczności 24 kg/mm²) [2]. | 40x3 mm |
| Rura kwadratowa min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 600 mm |
| Rura prostokątna oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [1] [1 | 70 x 30 x 2 mm |
| Rura prostokątna, oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 1200 mm |
| Rura prostokątna, oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [2]. | 50 x 40 x 3 mm |
| Rura prostokątna oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 1200 mm |
| Wymiary rury okrągłej (granica plastyczności 24 kg/mm²) [1]. | 50,8 x 2,9 mm |
| Rura okrągła min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 1000 mm |
| Wymiary rury okrągłej (granica plastyczności 24 kg/mm²) [2]. | 25,4 x 2,3 mm |
| Rura okrągła min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 350 mm |
| Profil okrągły Wymiary (granica plastyczności 24 kg/mm²) [1]. | 35 mm |
| Profil okrągły min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]. | 600 mm |
| Profil okrągły Wymiary (granica plastyczności 24 kg/mm²) [2]. | 30 mm |
| Profil okrągły min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]. | 400 mm |
| Kątownik izosceli wymiary zewnętrzne nóg (granica plastyczności 24 kg/mm²) [1] [1]. | 50 x 50 x 5 mm |
| kątownik izoscele profil zewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [1]. | 800 mm |
| Kątownik izosceli wymiary zewnętrzne nóg (granica plastyczności 24 kg/mm²) [2]. | 40 x 40 x 5 mm |
| kątownik izoscele profil zewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [2]. | 600 mm |
| Kątownik równoramienny profilu wewnętrznego nogi (granica plastyczności 24 kg/mm²) [1] [1]. | 50 x 50 x 6 mm |
| kątownik równoramienny profil wewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [1] | 1000 mm |
| Kątownik izoscele Profil wewnętrzny nogi Wymiary (granica plastyczności 24 kg/mm²) [2]. | 30 x 30 x 3mm |
| Objaśnienie charakterystyki gięcia Typ profilu opcjonalnie | Dane dotyczące wydajności odnoszą się do materiału o maksymalnej granicy plastyczności 24 kg / mm². Siła gięcia przy VA: współczynnik 0,7 |
| Dane elektryczne | |
| Moc silnika napędowego | 1,5 kW |
| Napięcie zasilania | 400 V |
| Częstotliwość sieci | 50 Hz |
| Dane dotyczące maszyn | |
| Górna część średnicy wału | 50 mm |
| Dolna średnica wału | 50 mm |
| Górna część średnicy rolki | 155 mm |
| Mniejsza średnica wału | 155 mm |
| Prędkość | 4,5 m/min |
| Wymiary i wagi | |
| Długość (produktu) ok. | 750 mm |
| Szerokość/głębokość (produkt) ok. | 1000 mm |
| Wysokość (produktu) ok. | 1400 mm |
| Waga (netto) ok. | 400 kg |
